Интерфейс Smart-mouse позволяет подключить смарт-карту стандарта ISO 7816-1/2/3 к последовательному порту вашего компьютера для ее "исследования".
Этот интерфейс более аккуратно ведет себя со смарт-картой. Прием и передача данных осуществляются по линиям TxD и RxD RS232, сигнал сброса карты MCLR формируется линией RTS RS232. Тактовая частота карте подается с помощью генератора на 74hc04 , в схеме использован кварц от телесистемы NTSC (частота может быть в пределах 3.54 +/- 10 % - от этого зависит скорость обмена - 9600 бит/сек).
Исследовать карту можно различными способами, например, WinExplorer, а можно написать свою программу, (замечу - Visual BASIC подходит только если не использовать объект MSComm, а работать через Win32 API). При этом обратите внимание на интерпретацию информационных байтов. Программы мы хранить перестали, так как не успеваем обновлять версии. Попробуйте http://ftpsearch.lycos.com/ и там ввести имя программы.

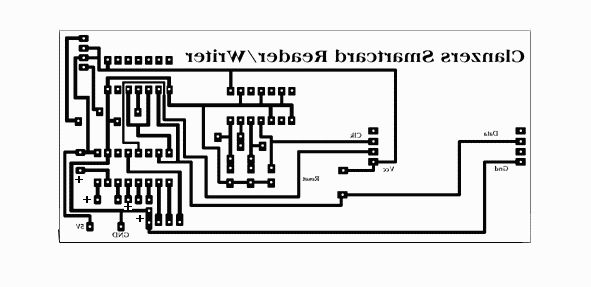

Для изготовления такого интерфейса вам понадобится - печатная плата.
Лучшие
результаты дает применение интегрированого генератора вместо
кварца. Такие производятся, например, EXO или ECS . Он выполнен в обычном DIP копрусе и
не требует никакой обвески (левую по схеме
микросхему можно исключить). Кроме того - имет
встроенный делитель частоты с коэффициэнтом
от 2 до 256. Вместо кварца на 3.75 лучше применить 14.318
и включить его с делением на 4. Для E*
рекомендую 14.7456 MHz (это 3.6864*4 и тогда скорость
будет 115200), для систем тактовой в 6 Мгц. -
соответственно 24 МГц. Такой принцип применен в

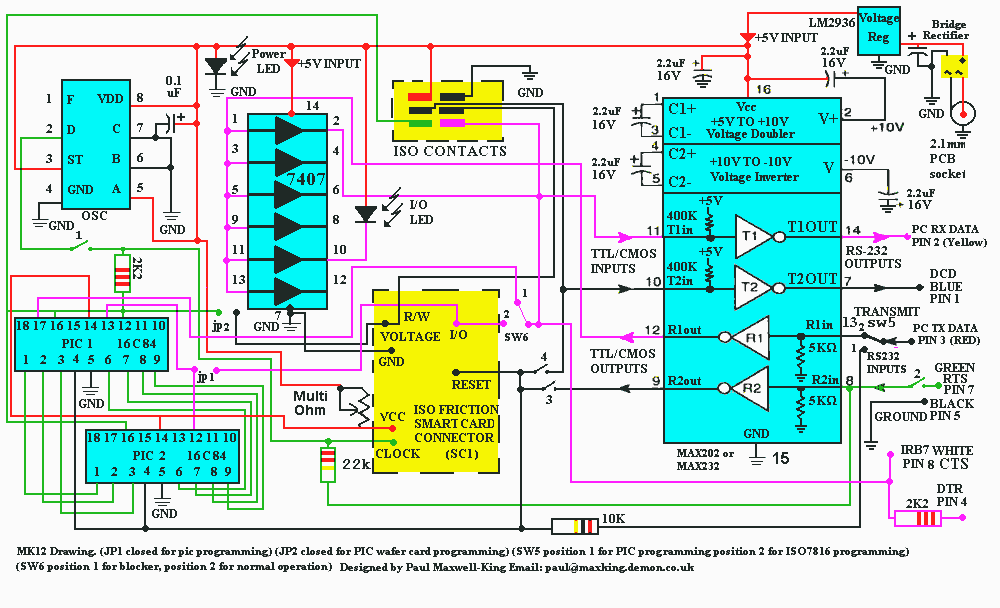

интерфейсах MK-12 / MK-13 ( www.maxking.com ) . Вообще - про
временные характеристики стоит поговорить подробнее .
Из этой схемы легко сделать считыватель для профессиональных применений. Для этого нужно задействовать датчик наличия карты и подключить его через MAX232 к линии CTS ( нет карты- CTS Off) и подавать питание на карту и тактовый генератор по сигналу DTR от компьютера - DTR On - устройство включено.
