Прием в С диапазоне.

[vitaliy89]

[pavel221]

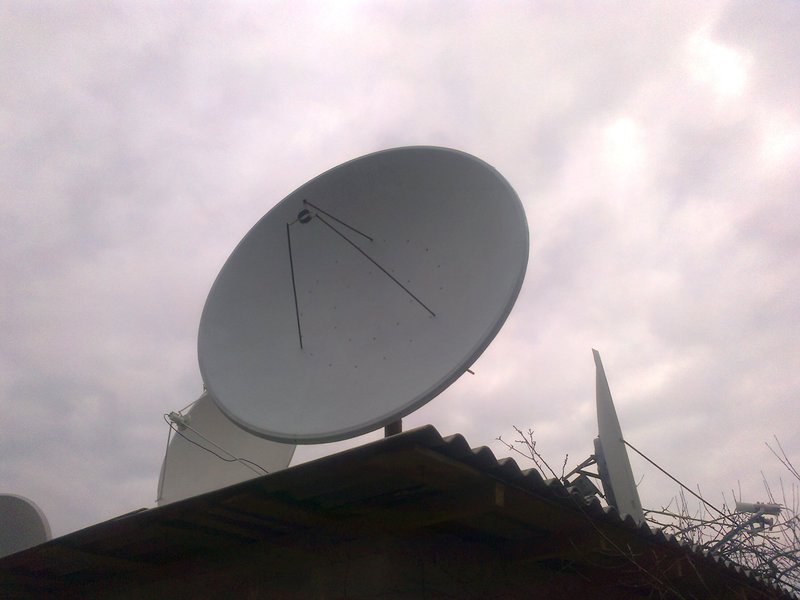

Вот такие антенны.
Первая 2.1 на Азиясат5 100.5Е волшебные трубочки дали прирост 1-2Дб по моему попугайметре.
Вторая тайваньская 1.8 на 10Е. убрал штатное крепление кольца Френеля ,и подрулил самодельный конвертеродержатель. Это дало прирост 3-4Дб. Конвертер инверто твин. На 0.5Дб лучше чем твин Gi212.
У кого будут какие соображения как повысить уровень сигнала. На одном из спутниковых форумах не поверили что кольца френеля погасили сигнал в Си линейном диапазоне.
_________________
Если здесь напишу про свое оборудование для просмотра как некоторые, то ни места, ни букв не хватит, а вы помрете от зависти. Так что живите долго и щасливо.
http://www.focusa.net/index.php

[vitalik19]

Привет.Первая антенна это у вас супрал 2м(если измеряем диаметр чистой работающей матрицы).
Азиасат 100.5Е в ваших краях судя по данным: ребят из вашего региона (из нашего SATDX-LIFE форума ) должен нормально приниматься на 2м.

Теперь давайте посмотрим конкретно на вашу настройку,а именно на фото:


Зелёным выделил точный прицел(что очень важно),а красным куда на данный момент смотрит конвертер -то есть в мультифид и по этой причине вы увидили прирост на трубках так как они там в роли пылесоса который собирает сигнал.Когда вы выставите центр,возможно такого эффекта вы уже не увидите. Кстати важно-когда выставите точный центр,только после этого настраивайте антенну....

Сам игрался не раз на цельно пресованной мабо прямоф.1,8м
но результатом был недоволен,так как одни транспондеры поднимаются а другие падают.


[/quote]
А вот в мултифиде на прямофокусе с правильными размерами можно играться-работает прилично.

Что я вам советую,а это для начала-настроить этот супрал 2м как настраиваю их лично я.У меня именно таких в работе сейчас находится 2шт и они полностью работают на свой размер,одна в ку другая в си....

Первое,советую сделать держатель,благодаря которому можно будет отрегулировать на волноводе фазовый всплеск сигнала и также регулировку самого облучателя (Блина).Так как помимо того что мы приблизим конец волновода к фокусу антенны с максимальным сигналом,также мы добьёмся дополнительно 1,2 дб за счёт блина.

На фото аналогичный супрал 2м


Сейчас распишу как можно (или нужно) отстроить-отрегулировать облучатель с помощью держателя,для того ,чтобы получить от него эффект на прямофокусных антеннах.
В первую очередь,натягиваем нити,(4шт.) в центре где они пересеклись меряем глубину антенны и также замеряем рабочий диаметр(площадь).
Где после все данные водим в программу Parabola и она нам высчитовая показывает истинный фокус антенны.
Затем смотрим насколько соответствуют штанги (держатели,спицы) истинному фокусу.Если они совпадают это хорошо,но если есть небольшое расстояние ,как всегда бывает,значит можно подрегулировать (приблизить или отдалить)как в моём случае с помощью гаек и болтов.



Позже при настройке на спутник ,что самое главное из одних важных моментов,нужно отстроить так волновод в фокусе антенны (при помощи регулирования держателя),что бы он был голый ,то есть чтобы было место для дальнейшей отстройки самого облучателя.



В итоге получится должно вот так:









Можно также применить рупор с расфазированной кромкой под угол раскрыва этой матрицы-работает эффективно!



По поводу второй антенны если у вас наблюдается прирост без блина ,значит ваш волновод конвертера стоит не в точке всплеска фокуса,его нужно изначально-как писал выше,отрегулировать и получить максимум % дб,а только потом одевать облучатель и подгонять и в конечном итоге получите дополнительно сигнал с облучателя -как говорил ранее в среднем это 1,2 дб...
_________________
AX HD61 4K Combo,uClan Ustym 4K PRO
полярка 2,6m С Band 98Е-27,5W
полярка 2,5m KU Band 100E-24,8W
SATDX-LIFE Forum

[wellikan]

[pavel221]

Я согласен в одном,что нужно переделывать крепление для Си конвертера. вплоть до спиц. Для размаха регулировки не +- 1мм а плюс-минус лапоть.

Вопрос только один сколько это даст прирост в Дбл? думаю на 0.1-0.3 Дбл.Но клиенту нужно 3-5 Дбл.. Что практически не возможно без увеличения диаметра антенны.

Не согласен лишь в том с вами ,что даже при не точной установки (как на первом фото) вы не верите что кольца блокируют прием..И вы утверждаете что при точной установки и настройки антенны кольца дадут прирост сигнала..А если еще и трубочки подрулить!! То ресивер взорвется от такого уровня .или в крайнем случае сойдет с ума. :lol:
А то мне Пушкина цитируют..Которого знаю и сам не плохо, и что
"Опыт,сын ошибок трудных"..
