Приём Eutelsat W48, 48E


Начать новую тему   Ответить на тему    Форум Sat-Digest -> Справочник, статьи
Предыдущая тема :: Следующая тема
Автор Сообщение
Sat-Digest
Site Admin


Зарегистрирован: 02.04.2004
Сообщения: 5108
Откуда: Европа

СообщениеДобавлено: Вс Авг 21, 2011 18:30    Заголовок сообщения: Приём Eutelsat W48, 48E Ответить с цитатой

Всем привет!

Спутник Eutelsat W48 хоть и отсутствует в основной таблице Лингсата, но работает на наклонной орбите на полную катушку!
Он забит сервисами передачи данных, причём чаще в высоких модуляциях и в сложных для приёма режимах. Спутник есть в таблицах FlySat, однако сложно судить о точности указанных там параметров пакетов.
http://www.flysat.com/eutelsatw48.php

Наклон орбиты W48 на сегодня составляет 2.2 градуса.
Cпектр спутника cнят в Киеве на Triax 110см в момент, когда спутник был недалеко от "нулевой точки", т.е. вблизи геостационарной орбиты, когда сигнал с него наиболее силён на стандартную поворотную антенну.
Величину отклонения от "нулевой точки" в реальном времени можно наблюдать на LyngSat (требуется Java):
http://www.lyngsat.com/tracker/ew48.html
Сегодня время прохода "нулевой точки" - около 20:00 мск (18:00 CET). Это время с каждым днём понемногу сдвигается к более раннему.

Использовались программы от CrazyCat, описанные тут:
http://www.sat-digest.com/forum/viewtopic.php?t=36302#308980

Результат слепого поиска на DVB-плате TBS 6925, которая умеет принимать модуляции 16/32 APSK и потоки в режиме "Generic continous stream" (сырой непрерывный поток).

Цитата:
TP N: 1
Frequency: 11746.259 Mhz
Symbol rate: 27499 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/16APSK
FEC: 4/5
RollOff: 0.35
Pilot: off
Coding mode: CCM
Long frame
Transport stream
Single input stream
RF-Level: -39 dBm
Signal/Noise: 12.0 dB
Carrier width: 37.124 Mhz
BitRate: 0.000 Mbit/s
----------------------------------------
TP N: 2
Frequency: 11938.029 Mhz
Symbol rate: 29999 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/16APSK
FEC: 5/6
RollOff: 0.20
Pilot: on
Coding mode: ACM/VCM
Long frame
Generic continous stream
Multiple input stream
Input Streams IDs: 2 3 5 6
RF-Level: -39 dBm
Signal/Noise: 12.1 dB
Carrier width: 35.999 Mhz
BitRate: 99.297 Mbit/s
----------------------------------------
TP N: 3
Frequency: 12014.781 Mhz
Symbol rate: 27344 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/16APSK
FEC: 5/6
RollOff: 0.35
Pilot: on
Coding mode: CCM
Long frame
Generic continous stream
Single input stream
RF-Level: -39 dBm
Signal/Noise: 13.5 dB
Carrier width: 36.914 Mhz
BitRate: 90.509 Mbit/s
----------------------------------------
TP N: 4
Frequency: 12053.141 Mhz
Symbol rate: 13718 KS
Polarization: Horizontal
Spectrum: Normal
Standard/Modulation: DVB-S2/16APSK
FEC: 5/6
RollOff: 0.35
Pilot: on
Coding mode: CCM
Long frame
Generic continous stream
Single input stream
RF-Level: -40 dBm
Signal/Noise: 15.4 dB
Carrier width: 18.520 Mhz
BitRate: 45.407 Mbit/s
----------------------------------------
Total Scan Time = 193.625s

Остальные сигналы не распознались. Причины - недостаточный сигнал или слишком экзотические режимы вещания.

Наиболее успешым был приём сигнала на 11747H. Удалось не только определить параметры, но и увидеть транспортный поток в TS Reader. Более того, в IP/DVB-режиме (включается комбинацией клавиш Alt-I) удалось увидеть IP-адреса, на которые идёт поток данных и по ним через базу RIPE.net определить провайдера. Это Archway.

Вот ещё один улов - 12053H, но дальше определения параметров дело не пошло, т.к. пакет идёт в режиме Generic continous stream. Пока не нашёл инструментов для его анализа. Говорят, что это просто сырой поток и в нём может быть всё, что угодно, в совершенно непредвиденных форматах.

На спектре наблюдается сильный сигнал на 11881V, однако его параметры определить не удалось. Зато можно увидеть его созвездие. Жирная точка в правом верхнем углу - это, как я понимаю, пустые фреймы, т.е. части потока, не имеющие полезных даннх и поэтому не модулируемые. Остальная часть потока, как видим - это 8PSK. (Аналогично выглядит созвездие на 31.5E, 11914H - пакет Sportitalia, который успешно смотрится.) Видимо что-то тут нестандартно, раз плата не лочит сигнал на 11881V.

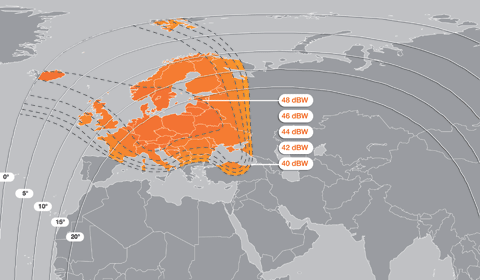

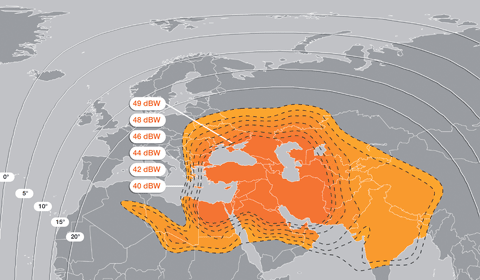

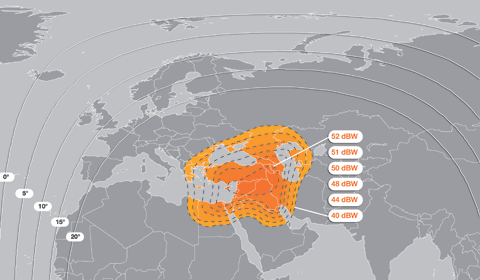

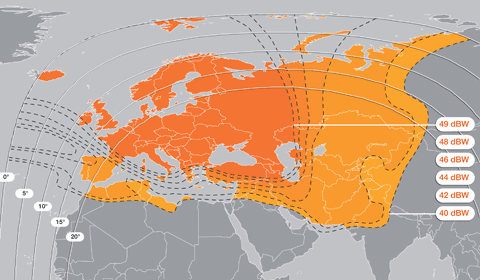

Спутник имеет 4 луча:

Широкий горизонтальный


Широкий вертикальный


Узкий горизонтальный


Узкий вертикальный


Судя по силе сигнала в Киеве, а также по тому, что EnoSat принимает сигнал в Европе, большая часть транспондеров работает на Европу - узкий горизонтальный и широкий вертикальный лучи.
_________________
С уважением,
Андрей Ищенко.


Последний раз редактировалось: Sat-Digest (Сб Сен 08, 2012 3:34), всего редактировалось 6 раз(а)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Посетить сайт автора ICQ Number
alan



Зарегистрирован: 15.12.2004
Сообщения: 216
Откуда: г. Калининград, Россия

СообщениеДобавлено: Вт Авг 23, 2011 19:44    Заголовок сообщения: Ответить с цитатой

Удалось залочить ещё несколько частот:



А те частоты, которые хорошо залочились у вас в Киеве у меня в Калининграде идут с очень маленьким уровнем сигнала. Таким, что невозможно толком разглядеть созвездие, не говоря уже о локе. По-видимому луч светит больше на юг, Ближний Восток, Ирак, Пакистан, Афганистан - там спрос на спутниковый интернет больше, чем в Европах.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
WhiteKnight



Зарегистрирован: 23.08.2011
Сообщения: 3

СообщениеДобавлено: Вт Авг 23, 2011 19:59    Заголовок сообщения: Ответить с цитатой

Лучше уж поздно...Smile
так сказать ретроспектива исследования транспондеров этого спутника

http://www.viaccessfree.biz/forum/showpost.php?p=602148

http://www.viaccessfree.biz/forum/showpost.php?p=649369
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
tempo



Зарегистрирован: 21.01.2011
Сообщения: 528
Откуда: 47.5°N, 42.2°E

СообщениеДобавлено: Вт Авг 23, 2011 20:13    Заголовок сообщения: Ответить с цитатой

Кстати, да. С той же позиции 48Е принимаются сигналы в горизонтальной поляризации еще и на участке 11610-11700 МГц. Я не уверен, что источником их является Eutelsat W48, так как это бывший Eurobird 9 и должен использовать только Band E (11700-12100 МГц), возможно еще и Band F (12100-12500 МГц), но не помню, был ли он на Eurobird 9 до перевода в позицию 48Е.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Sat-Digest
Site Admin


Зарегистрирован: 02.04.2004
Сообщения: 5108
Откуда: Европа

СообщениеДобавлено: Ср Авг 24, 2011 0:58    Заголовок сообщения: Ответить с цитатой

alan писал(а):
А те частоты, которые хорошо залочились у вас в Киеве у меня в Калининграде идут с очень маленьким уровнем сигнала. Таким, что невозможно толком разглядеть созвездие, не говоря уже о локе. По-видимому луч светит больше на юг, Ближний Восток, Ирак, Пакистан, Афганистан - там спрос на спутниковый интернет больше, чем в Европах.

Насчёт Ближнего Востока - логично.
Я отталкивался от карт покрытия, которые у меня были. Я взял их давно на сайте Eutelsat, когда они там были. Потом их убрали. Не исключено, что покрытие могло поменяться.

Если учесть Вашу информацию, то видимо я принимаю широкий горизонтальный луч, но его покрытие чуть больше сдвинуто в мою сторону, чем указано на карте, т.к. по карте у меня около 44 dbW, что было бы мало для 16APSK.
_________________
С уважением,
Андрей Ищенко.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Посетить сайт автора ICQ Number
Sat-Digest
Site Admin


Зарегистрирован: 02.04.2004
Сообщения: 5108
Откуда: Европа

СообщениеДобавлено: Ср Авг 24, 2011 1:01    Заголовок сообщения: Ответить с цитатой

tempo писал(а):
Кстати, да. С той же позиции 48Е принимаются сигналы в горизонтальной поляризации еще и на участке 11610-11700 МГц. Я не уверен, что источником их является Eutelsat W48, так как это бывший Eurobird 9 и должен использовать только Band E (11700-12100 МГц), возможно еще и Band F (12100-12500 МГц), но не помню, был ли он на Eurobird 9 до перевода в позицию 48Е.

Любопытно. Я в диапазон ниже 11700 даже не смотрел.
Возможно это спутник Intelsat 601 в позиции 47.5E с наклонением более 6 градусов.
http://www.lyngsat.com/tracker/intel601.html
Попробую посмотреть на спектр, когда он будет возле нулевой точки.
_________________
С уважением,
Андрей Ищенко.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Посетить сайт автора ICQ Number
WhiteKnight



Зарегистрирован: 23.08.2011
Сообщения: 3

СообщениеДобавлено: Чт Авг 25, 2011 0:27    Заголовок сообщения: Ответить с цитатой

tempo писал(а):
С той же позиции 48Е принимаются сигналы в горизонтальной поляризации еще и на участке 11610-11700 МГц. Я не уверен, что источником их является Eutelsat W48


Думаю, что тут всё в порядке



оригинал тут
http://www.satplaza.com/orbit/hotbird2.html
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Sat-Digest
Site Admin


Зарегистрирован: 02.04.2004
Сообщения: 5108
Откуда: Европа

СообщениеДобавлено: Чт Авг 25, 2011 17:41    Заголовок сообщения: Ответить с цитатой

Проверил сегодня весь спектр на 48Е.

Кроме найденного ранее, дополнительно обнаружил сигналы в диапазоне 11620-11700H. Очевидно, это транспондер №34 спутника W48 (бывший Hot Bird 2).

Вот спектр из CrazyScan:


Картина не достаточно точная.
Вот спектр с анализатора Планар ИТ-082:


Далее - результат слепого поиска BLscan. К сожалению, все залоченные пакеты работают в режиме Generic continous stream, поэтому дальше ничего увидеть не удалось.

Цитата:
TP N: 1
Frequency: 11628.461 Mhz
Symbol rate: 10185 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/16APSK
FEC: 3/4
RollOff: 0.35
Pilot: on
Coding mode: CCM
Long frame
Generic continous stream
Single input stream
RF-Level: -41 dBm
Signal/Noise: 12.4 dB
Carrier width: 13.750 Mhz
BitRate: 30.351 Mbit/s
----------------------------------------
TP N: 2
Frequency: 11648.113 Mhz
Symbol rate: 1888 KS
Polarization: Horizontal
Spectrum: Normal
Standard/Modulation: DVB-S2/8PSK
FEC: 3/4
RollOff: 0.20
Pilot: on
Coding mode: ACM/VCM
Long frame
Generic continous stream
Multiple input stream
Input Streams IDs: 171
RF-Level: -41 dBm
Signal/Noise: 8.4 dB
Carrier width: 2.265 Mhz
BitRate: 4.208 Mbit/s
----------------------------------------
TP N: 3
Frequency: 11652.271 Mhz
Symbol rate: 1197 KS
Polarization: Horizontal
Spectrum: Normal
Standard/Modulation: DVB-S2/16APSK
FEC: 5/6
RollOff: 0.25
Pilot: on
Coding mode: ACM/VCM
Long frame
Generic continous stream
Multiple input stream
Input Streams IDs: 171
RF-Level: -41 dBm
Signal/Noise: 10.8 dB
Carrier width: 1.496 Mhz
BitRate: 3.962 Mbit/s
----------------------------------------
TP N: 4
Frequency: 11656.793 Mhz
Symbol rate: 5499 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/16APSK
FEC: 4/5
RollOff: 0.20
Pilot: off
Coding mode: ACM/VCM
Long frame
Generic continous stream
Multiple input stream
Input Streams IDs: 171
RF-Level: -41 dBm
Signal/Noise: 12.9 dB
Carrier width: 6.599 Mhz
BitRate: 0.000 Mbit/s
----------------------------------------
TP N: 5
Frequency: 11662.161 Mhz
Symbol rate: 2093 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/8PSK
FEC: 5/6
RollOff: 0.25
Pilot: off
Coding mode: ACM/VCM
Long frame
Generic continous stream
Multiple input stream
Input Streams IDs: 171
RF-Level: -41 dBm
Signal/Noise: 11.0 dB
Carrier width: 2.617 Mhz
BitRate: 5.189 Mbit/s
----------------------------------------
TP N: 6
Frequency: 11665.202 Mhz
Symbol rate: 2420 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/8PSK
FEC: 5/6
RollOff: 0.20
Pilot: off
Coding mode: CCM
Long frame
Generic continous stream
Multiple input stream
Input Streams IDs: 171
RF-Level: -41 dBm
Signal/Noise: 10.8 dB
Carrier width: 2.905 Mhz
BitRate: 5.999 Mbit/s
----------------------------------------
TP N: 7
Frequency: 11669.960 Mhz
Symbol rate: 4461 KS
Polarization: Horizontal
Spectrum: Inverted
Standard/Modulation: DVB-S2/8PSK
FEC: 5/6
RollOff: 0.20
Pilot: off
Coding mode: CCM
Long frame
Generic continous stream
Multiple input stream
Input Streams IDs: 171
RF-Level: -41 dBm
Signal/Noise: 11.3 dB
Carrier width: 5.354 Mhz
BitRate: 11.059 Mbit/s

_________________
С уважением,
Андрей Ищенко.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Посетить сайт автора ICQ Number
WhiteKnight



Зарегистрирован: 23.08.2011
Сообщения: 3

СообщениеДобавлено: Чт Авг 25, 2011 21:24    Заголовок сообщения: Ответить с цитатой

Есть ещё один вполне рабочий спутник на ещё более экстремальной орбите
AMC-14 @ 34.5° East
наклон орбиты 13 градусов
http://flysat.com/amc14.php

http://www.n2yo.com/?s=32708
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Sat-Digest
Site Admin


Зарегистрирован: 02.04.2004
Сообщения: 5108
Откуда: Европа

СообщениеДобавлено: Ср Янв 18, 2012 20:10    Заголовок сообщения: Ответить с цитатой

Текущий спектр с позиции 48 East:


_________________
С уважением,
Андрей Ищенко.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Посетить сайт автора ICQ Number
Показать сообщения:
Начать новую тему   Ответить на тему    Форум Sat-Digest -> Справочник, статьи Часовой пояс: GMT + 2
Страница 1 из 1


Перейти:
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах



Powered by phpBB © phpBB Group
Русская поддержка phpBB

© 2001-2019

Администрация и владелец форума не несут ответственности за ущерб или упущенную выгоду,
причинённые в результате использования или невозможности использования информации с этого форума.
Администрация и владелец форума не несут ответственности за содержание рекламной информации,
а также за содержание рекламируемых интернет-ресурсов.
Вы пользуетесь представленной здесь информацией и доверяете рекламодателям на свой страх и риск!
Администрация и владелец форума не несут ответственности за информацию и высказывания, размещённые в сообщениях пользователей форума.
Все высказывания и информация, размещённые на форуме и не имеющие ссылки на первоисточник,
выражают точку зрения исключительно автора конкретного сообщения на форуме
и никак не связаны с точкой зрения администрации или владельца форума.
Администрация старается удалять оскорбительные сообщения как самостоятельно, в процессе модерации, так и по конкретной претензии от третьего лица.
Однако удаление может происходить с некоторой задержкой. Надеемся на Ваше понимание.
В процессе использования сайта и форума некоторые даннные автоматически передаются на сервер с помощью установленного на устройстве Пользователя
программного обеспечения, в том числе IP-адрес, данные cookies, информация о браузере Пользователя, технические характеристики оборудования
и программного обеспечения, используемых Пользователем, дата и время доступа к Сайту, адреса запрашиваемых страниц и иная подобная информация.
Эти данные необходимы для нормального функционирования сайта и форума и не доступны третьим лицам.
Кроме того, на сайте и форуме установлены части кода, которые передают аналогичные данные на сервера компании Google Inc. Подробнее можно ознакомиться по ссылке.
Также присутствуют счётчики посещаемости Rambler и Liveinternet, собирающие аналогичную информацию.
Продолжая использовать сайт или форум Вы даёте согласие на предачу, хранение и обработку этих данных.


Rambler's Top100
